TDK貼片電容作為電子設備中常用的元件，其性能和可靠性對整個系統的穩定性至關重要。耐電壓測試是評估貼片電容質量的重要環節，本文將參照相關標準，詳細介紹TDK貼片電容的耐電壓測試方法。
測試目的
耐電壓測試的主要目的是驗證TDK貼片電容在額定電壓及外加電壓下的絕緣性能，確保其在正常使用條件下不會發生擊穿或故障，從而保證電子設備的安全性和可靠性。
測試條件

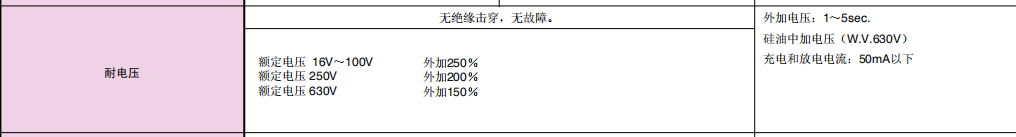

- 測試電壓：
- 額定電壓范圍：16V～100V，外加250%的電壓。
- 額定電壓250V，外加200%的電壓。
- 額定電壓630V，外加150%的電壓。
- 外加電壓的施加時間為1～5秒。
- 測試環境：在硅油中進行中加電壓測試，所使用的硅油規格為W.V.630V。此環境能有效避免測試過程中因空氣電離導致的誤差，確保測試結果的準確性。
- 電流限制：充電和放電電流應控制在50mA以下，以防止過大電流對電容造成損壞，同時保證測試過程的安全性。
測試步驟
- 準備工作
- 選擇符合測試要求的TDK貼片電容樣品，確保樣品外觀無損傷、無缺陷。
- 準備好測試設備，包括可調直流電源、電壓表、電流表、計時器以及裝有硅油（W.V.630V）的測試容器。
- 將測試設備按照正確的電路連接方式進行連接，確保連接牢固，避免接觸不良。
- 施加電壓
- 根據電容的額定電壓，按照上述測試電壓要求，調節可調直流電源的輸出電壓至規定的外加電壓值。
- 將貼片電容樣品浸入裝有硅油的測試容器中，確保電容完全被硅油覆蓋。
- 緩慢施加電壓，同時密切觀察電壓表和電流表的讀數，確保充電電流不超過50mA。
- 持續時間
- 當電壓達到規定的外加電壓值后，開始計時，保持電壓施加時間為1～5秒。在此期間，持續觀察電容是否有異常現象，如冒煙、發熱、擊穿等。
- 電壓釋放
- 達到規定的施加時間后，緩慢降低電壓至零，然后將電容從硅油中取出。在放電過程中，同樣要確保放電電流不超過50mA，以保證安全。
- 結果判斷
- 觀察電容在測試過程中及測試后的情況。如果電容在測試過程中無絕緣擊穿、無故障現象，并且在測試后外觀無明顯變化，則判定該電容通過耐電壓測試。
- 若電容在測試過程中出現擊穿、冒煙、發熱等異常情況，或測試后出現外觀損壞，則判定該電容未通過耐電壓測試。
注意事項
- 測試過程中操作人員應佩戴必要的防護裝備，如絕緣手套、護目鏡等，以防止意外觸電或硅油濺射造成傷害。
- 測試設備的精度和性能應定期進行校準和檢查，確保測試數據的準確性。
- 每次測試前應對測試容器和硅油進行檢查，確保硅油無污染、無雜質，測試容器清潔干燥。
結論
通過嚴格按照上述方法進行TDK貼片電容的耐電壓測試，可以有效評估電容的耐壓性能，篩選出質量合格的產品，為電子設備的穩定運行提供可靠保障。同時，規范的測試操作和注意事項的遵守，能夠確保測試過程的安全性和測試結果的準確性。
