村田NTC熱敏電阻型號命名規則詳解
在電子元器件領域，村田制作所（Murata）的NTC熱敏電阻因其高精度和穩定性被廣泛應用于溫度傳感與電路補償。其產品型號命名規則通過一系列代碼組合，清晰標注了器件的關鍵參數和特性。以下將結合具體示例（如型號NC P 18 XH 103 J 03 RB），系統解析村田熱敏電阻的命名邏輯。
??1. 產品標識（Product ID）??
型號的首個代碼為產品標識，固定為??“NC”??，代表??芯片型NTC熱敏電阻??（NTC Thermistors Chip Type）。此標識明確了器件的基本類別，區別于其他封裝形式的溫度傳感器。
??2. 產品系列（Series）??
第二部分的代碼表示產品系列，反映器件的工藝和適用場景：
- ??P??：鍍層端子系列（Plated Termination Series），適用于常規電路板焊接。
- ??U??：高可靠性系列（High Reliability Series），針對嚴苛環境設計，如工業或醫療設備。
- ??G??：導電膠系列（Conductive Glue Series），采用膠合工藝，適合柔性基板或高頻應用。
例如，示例中的??“P”??表示該器件為鍍層端子系列，適用于標準PCB焊接場景。
??3. 尺寸規格（Dimensions）??
第三部分代碼定義了器件的物理尺寸，同時標注對應的EIA標準封裝代碼：
| 代碼 |
尺寸（長×寬） |
EIA標準 |
| 02 |
0.40×0.20mm |
01005 |
| 03 |
0.60×0.30mm |
0201 |
| ??18?? |
??1.60×0.80mm?? |
??0603?? |
| 21 |
2.00×1.25mm |
0805 |
示例中的??“18”??表示器件尺寸為1.6×0.8mm（對應EIA 0603封裝），這是通用電路中常用的尺寸規格。
??4. 溫度特性（B常數）??
第四部分代碼表示熱敏電阻的B常數范圍，該參數決定了器件的溫度靈敏度。關鍵代碼包括：
- ??XH??：B常數3350-3399K（中等靈敏度，適用于寬溫區補償）
- ??XV??：3900-3949K（高靈敏度，適合精密測溫）
- ??WL??：4450-4499K（超高靈敏度，用于極端溫度環境）
示例中的??“XH”??表明器件B常數為3350-3399K，屬于通用型溫度補償場景的典型選擇。
??5. 標稱電阻值（Resistance）??
第五部分為3位數字代碼，用于表示25℃下的標稱阻值：
- ??前兩位??為有效數字，??第三位??表示需添加的零的數量。
- 例如：
- ??“103”?? → 10×103Ω = ??10kΩ??
- ??“104”?? → 10×10?Ω = ??100kΩ??
示例中的??“103”??對應阻值10kΩ，這是NTC熱敏電阻的常見標稱值之一。
??6. 電阻公差（Tolerance）??
第六部分代碼標注阻值允許偏差范圍，直接影響器件的精度等級：
- ??D??：±0.5%（超高精度，用于精密儀器）
- ??F??：±1%（高精度，工業級應用）
- ??J??：±5%（通用級，成本敏感型設計）
示例中的??“J”??表示公差為±5%，適用于大多數消費電子和一般工業場景。
??7. 特殊規格（Individual Specifications）??
第七部分為兩位代碼，標明器件的結構或特殊設計：
- ??“03”/“05”/“10”??等：標準型（無特殊要求）
- ??“□S”??（如03S）：汽車級認證（符合AEC-Q200標準）
示例中的??“03”??表示標準規格，未針對特殊場景優化。
??8. 包裝方式（Packaging）??
末位代碼描述器件的包裝形式與數量，影響生產效率與存儲：
- ??RA??：塑料載帶，4mm間距（4000件/卷）
- ??RB??：紙載帶，4mm間距（4000件/卷）
- ??RC??：紙載帶，2mm間距（10000件/卷）
示例中的??“RB”??表示采用紙載帶包裝，適用于標準貼片機作業。

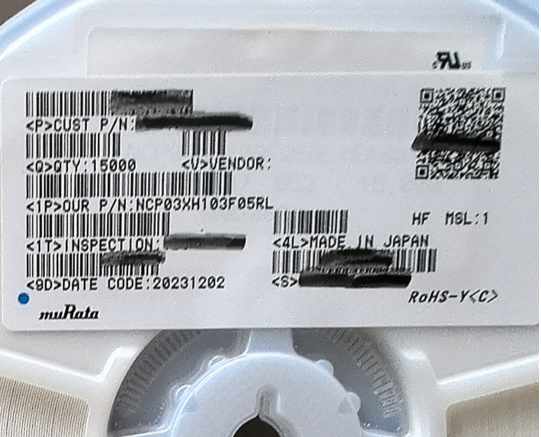

??型號解析示例??
以型號NC P 18 XH 103 J 03 RB為例，其完整含義為：
??芯片型NTC熱敏電阻??（NC），??鍍層端子系列??（P），??0603封裝尺寸??（18），??B常數3350-3399K??（XH），??標稱阻值10kΩ??（103），??公差±5%??（J），??標準規格??（03），??紙載帶4mm包裝??（RB）。
??應用與選型建議??
村田的命名規則通過代碼化設計，幫助用戶快速識別器件參數。在實際選型中需注意：
- ??溫度范圍匹配??：B常數與目標測溫區間需適配。
- ??精度與成本平衡??：高公差等級（如±0.5%）成本較高，非必要場景可選通用級。
- ??封裝兼容性??：尺寸需與PCB布局匹配，避免焊接問題。
- ??認證要求??：汽車級（□S）需通過AEC-Q200認證。
建議結合村田最新數據手冊與設計需求綜合評估，確保參數兼容性與長期可靠性。
